توريد الدرابزين حسب المخططات
درابزين ومقابض مسابح لمشاريع الخليج
يحتاج درابزين المسبح إلى شكل وتفاصيل تثبيت متطابقة لتجنب إعادة العمل في الموقع. أرسل المخطط والكمية وظروف الموقع لطلب عرض سعر يحدد الأنبوب والخامة والتشطيب والمكونات المشمولة.
شارك ملف PDF بأبعاد أو رسماً أولياً أو صوراً مرجعية عبر واتساب.
حدد موضع الدرابزين والغرض منه

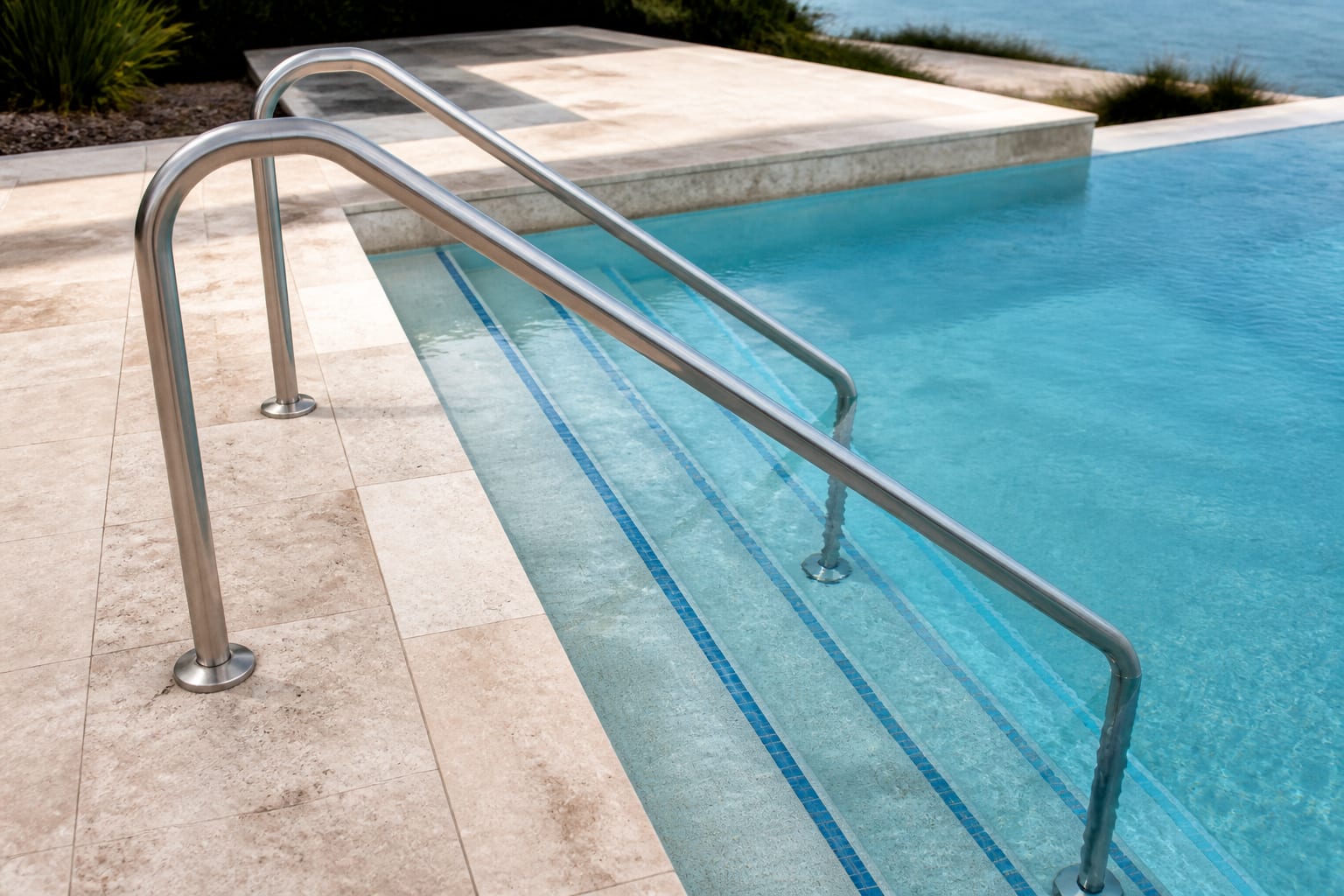

وضح إن كان الدرابزين يتبع الدرج أو يوفر مقبضاً للخروج أو يستبدل قطعة موجودة. تساعد الصورة في فهم الترتيب، وتحدد الأبعاد متطلبات المطابقة.
| المتطلب | المعلومات المطلوبة | عدم المطابقة وكيفية تجنبه |
|---|---|---|
| درابزين يتبع الدرج | المعلومات المطلوبةمسقط أفقي وواجهة جانبية يوضحان الدرج ومسار الدرابزين ومواضع التثبيت. | عدم المطابقة وكيفية تجنبهعدم وصول الدرابزين إلى نقاط الإسناد المطلوبة: أكد المسقط والواجهة قبل الاعتماد. |
| مقبض خروج عند سطح المسبح | المعلومات المطلوبةموضع الإمساك ومرجع الارتفاع وحافة المسبح وطريقة التثبيت. | عدم المطابقة وكيفية تجنبهشكل مناسب بمسافات تثبيت غير مطابقة: وضح مراكز التثبيت وواجهة الاتصال. |
| درابزين بديل | المعلومات المطلوبةصور الدرابزين وقواعده الحالية، والمسافات المقاسة وأبعاد الأجزاء المتزاوجة. | عدم المطابقة وكيفية تجنبهأنبوب جديد لا يلائم سوكيت التثبيت القائم: تحقق من واجهة الاتصال قبل الطلب. |
حدد مسار الدرابزين ومراكز التثبيت
استخدم إصداراً واحداً من المخطط للدرابزين ونقاط تثبيته. عرّف A بوصفه المسافة من مركز إلى مركز، وH بوصفه الارتفاع من السطح المرجعي المحدد؛ واكتب الوحدات ونقطتي بداية كل بُعد ونهايته.
A: المسافة بين مركزي التثبيت، مع توضيح اتجاه القياس في المخطط.
H: ارتفاع الدرابزين من السطح المرجعي المحدد.
- وضح سطح المسبح النهائي ومناسيب الدرج وحافة المسبح وخط الماء حيث تؤثر في الدرابزين.
- حدد الانحناءات والأطوال المستقيمة واتجاه القطعة وكل نقطة تثبيت.
- عند الاستبدال، سجل تفاصيل واجهة التثبيت الحالية إلى جانب الشكل الخارجي.
- اطلب من الفريق المحلي التحقق من أبعاد الموقع قبل اعتماد مخطط مخصص.
إذا اختلف قياس الموقع عن المخطط، احسم الفرق قبل تثبيت الطلب.
قد تستدعي مراكز التثبيت الخاطئة تعديلاً في الموقع أو إعادة تعبئة وشحن قطع بديلة. اتفق على إصدار المخطط قبل مقارنة عروض الأسعار.
راجع متطلبات المخططات وقائمة الموادحدد مقطع الأنبوب إلى جانب الشكل
اكتب القطر الخارجي المطلوب D وسماكة الجدار t، أو ضع علامة بأنهما يحتاجان إلى تأكيد. مطابقة القطر الظاهر وحده لا تكمل مواصفة الأنبوب.
D: القطر الخارجي للأنبوب.
t: سماكة جدار الأنبوب.
أدرج درجة الخامة ومرجع التشطيب في بند الطلب نفسه. أكد الأبعاد والانحناءات وخيارات التشطيب المتاحة في عرض السعر المقترح؛ واعتمد عينة فعلية عندما تكون مطابقة المظهر مهمة.
اتفق على واجهة التثبيت والملحقات المشمولة
التثبيت بفلنجة والتثبيت بسوكيت واجهتان مختلفتان. حدد الترتيب المطلوب، وسجل الأجزاء المتزاوجة والأغطية والحشيات والمثبتات التي يجب إدراجها في عرض السعر.
قبل اختيار السوكيت أو الفلنجة، قارن تجميعة التثبيت كاملة وحدد امتدادها فوق مجرى الأوفرفلو في المخطط.
قارن السوكيت والفلنجة وأبعاد الامتداد فوق مجرى الأوفرفلوP: واجهة فلنجة عند سطح التثبيت.
S: أنبوب يدخل في سوكيت أسفل سطح التثبيت.
عند استخدام سوكيت قائم، أكد فتحة السوكيت المقاسة وحالته ومتطلبات التوافق قبل اعتماد الدرابزين البديل.
يعتمد مهندسك أو مقاول التركيب المحلي سطح التثبيت والمراسي والملاءمة الإنشائية ومتطلبات التركيب المعمول بها. لا يشمل تنسيق التوريد القياسي من الصين التركيب المحلي أو التعديل في الموقع.
اربط الخامة والتشطيب بظروف التعرض الفعلية
أرسل درجة الستانلس المقترحة مع طريقة معالجة المياه وكيميائها وحرارتها والتعرض الساحلي وإمكانية التنظيف. تعد إرشادات IMOA للمسابح هذه الظروف جزءاً من اختيار الخامة.
يوفر SS316 مقاومة للتآكل أعلى من SS304، لكن اسم الدرجة وحده لا يحسم الملاءمة. عند الغمر في مياه مالحة أو في ظروف مياه شديدة التأثير، اطلب مراجعة مستقلة للخامة بدلاً من اعتبار SS316 اعتماداً تلقائياً.
اتفق على تشطيب أملس وطريقة تنظيف للدرابزين المختار. تتطلب رواسب الملح والأوساخ عناية، خصوصاً حول واجهات الاتصال وخط الماء؛ وتحدد إرشادات صيانة Fluidra هذه المواضع للفحص والتنظيف.
اقرأ دليل خامات ملحقات المسابح الستانلسقارن عروض الأسعار على نطاق توريد موحد
قارن الدرابزين والمكونات اللازمة لاستخدامه، ثم افصل تكلفة التوريد من الصين عن تكلفة التركيب المحلي.
- إصدار المخطط المعتمد والكمية لكل شكل، وهل يُحسب الدرابزين بالقطعة أم بالزوج.
- مواصفة الأنبوب والخامة والتشطيب وأي اعتماد لعينة.
- الأجزاء المتزاوجة ومثبتات التركيب وحماية السطح، مع تحديد المشمول والمستثنى.
- فحوص الأبعاد والمظهر والتعبئة المتفق عليها والسجلات المطلوبة.
- التعبئة والوجهة ونطاق الشحن؛ ويُؤكد الجدول الزمني في عرض السعر.
اسأل عن مستندات الخامة وسجلات الفحص التي يمكن توفيرها للطلب. خصص ميزانية منفصلة للقياس المحلي وتصميم المراسي والتركيب وأي إعادة عمل في الموقع.
حدد أدلة الفحص المطلوبةأرسل مخطط الدرابزين والكمية وتفاصيل التثبيت
يمكن بدء المراجعة برسم أولي. أضف الأبعاد وتفاصيل الموقع الناقصة قبل اعتماد الإنتاج.
| ما ترسله | لماذا نحتاجه | صيغة مقترحة |
|---|---|---|
| المخطط والكمية | لماذا نحتاجهتحديد كل شكل وموضع تثبيت وبند طلب. | صيغة مقترحةملف PDF بأبعاد أو رسم أولي، ورقم الإصدار والكمية لكل نوع |
| الأنبوب والخامة والتشطيب | لماذا نحتاجهمراجعة المواصفة والمظهر المقترحين. | صيغة مقترحةD وt؛ الدرجة المطلوبة؛ مرجع التشطيب أو عينة |
| التثبيت وحالة الموقع | لماذا نحتاجهمراجعة توافق الأجزاء وتسليم متطلبات التصميم المحلي. | صيغة مقترحةتفصيل فلنجة أو سوكيت؛ صور القطع القائمة؛ جديد أو تجديد |
| التعرض والوجهة | لماذا نحتاجهمراجعة ظروف الخامة ونطاق الشحن. | صيغة مقترحةطريقة المعالجة وبيانات المياه، موقع داخلي أو ساحلي، المدينة والدولة |
| المستندات والتوقيت | لماذا نحتاجهتحديد الأدلة وعرض السعر التجاري. | صيغة مقترحةسجلات الخامة المطلوبة وفحوص التعبئة والتاريخ المطلوب |
شارك ملف PDF بأبعاد أو رسماً أولياً أو صوراً مرجعية عبر واتساب.
استعرض ملحقات المسابحالمنهج والمصادر
آخر تحديث: أكتوبر 2026. يجمع دليل طلب التسعير هذا بين بيانات المخطط والتسعير المستخدمة في مراجعة توريد الدرابزين وإرشادات IMOA العامة لخامات المسابح وإرشادات Fluidra لصيانة الستانلس. توضح هذه المصادر الاختيار والعناية؛ ويحدد المخطط المعتمد وعرض السعر المنتج المختار وأبعاده ومكوناته المشمولة.
